Haus > produits > Lötpaste-Inspektions-Maschine > 3D KOH YOUNG SPI-Maschine KY8030 SMT SPI-Maschine

3D KOH YOUNG SPI-Maschine KY8030 SMT SPI-Maschine

Produkt-Details

Herkunftsort: Korea

Markenname: KOH YOUNG

Modellnummer: KY8030

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Stück

Preis: Negotiable

Verpackung Informationen: Holzgehäuse und Vakuumverpackung

Lieferzeit: 7 bis 10 Tage

Zahlungsbedingungen: T/T, Paypal, Western Union,

Versorgungsmaterial-Fähigkeit: 100 Satz

Erhalten Sie besten Preis
Höhepunkt:

KY8030 Koh-Junge-Spie-Maschine

,

3D Koh Jung Spi-Maschine

,

KY8030 SMT-Spie-Maschine

Produktbezeichnung:
SPI
Marke:
Koh Young
Modell:
KY8030
Die Situation:
neue/verwendete Maschine
Gewährleistung:
1 Jahr
Versand:
rechtzeitige Lieferung
Lieferung:
Federal Express, ups, DHL, wie erforderlich
Paket:
Kartonkasten mit Schaum sich schützen
Produktbezeichnung:
SPI
Marke:
Koh Young
Modell:
KY8030
Die Situation:
neue/verwendete Maschine
Gewährleistung:
1 Jahr
Versand:
rechtzeitige Lieferung
Lieferung:
Federal Express, ups, DHL, wie erforderlich
Paket:
Kartonkasten mit Schaum sich schützen
3D KOH YOUNG SPI-Maschine KY8030 SMT SPI-Maschine

KOH YOUNG KY8030 SMT Lötpaste Inspektion 3D SPI System SMT Maschine

Die KY8030 SPI-Maschine ist eine spezielle Ausrüstung, die in der Elektronikindustrie für die Inspektion von Lötpaste (SPI) während des Montageprozesses mit Oberflächenmontagetechnologie (SMT) verwendet wird.Es bietet fortschrittliche Funktionen und Fähigkeiten, die eine genaue und effiziente Inspektion von Lötpasteablagerungen auf Leiterplatten (PCBs) vor der Platzierung von Bauteilen gewährleisten.

Produktmerkmal:

- Vollständige 3D-Mess- und Inspektionslösungen

- Schattenprobleme durch bidirektionale Projektion lösen

- Vollständige 3D-Lösung zur Erkennung von Fremdkörpern, anwendbar auf das gesamte PCB

- Bereitstellung genauer Inspektionsdaten mit Echtzeit-PCB-Verformungskompensation

- Prozessoptimierungslösung auf Basis vollständiger 3D-Daten: Realisierung von Industrie 4.0/Smart Factory

- Echtzeit-Prozessoptimierung durch leistungsstarke SPC-Analysen

- bietet leistungsstarke Werkzeuge zur Optimierung des Druckprozesses

- Ein führendes Modell für Hochgeschwindigkeits- und Großproduktionslinien



Produktbezeichnung SPI
Marke Koh Young
Modell KY8030
Lösen Sie das Schattenproblem. Schattenabbauende Moldo-Streifen-Technologie Bidirektionales Beleuchtungssystem
Echtzeitkompensation der Plattenbiegung (2D+3D-Lösung) Plattenbiegkompensation (z+Tracking+Pad Referencing)
Einfach zu bedienen Erneuerung GUL+Pad Referenzierung.
Einfach zu überprüfen 2 mm ((Vier-Wege-Projektion)
Inspektion durch Fremdkörper 3D-Fremdkörperinspektionsfunktion
Inspektionspunkt Volumen, Fläche, Verschiebung, Brücke, Form, Coplanarität
Maximale Inspektionsgröße 10 x 10 mm 0,39 x 0,39 Zoll
Maximale Inspektionshöhe 400um
Mindeststand der Pad Pitch 100um ((150mm Lötpaste Höhe)
mit einer Breite von mehr als 20 mm, - Ja, das ist es.
Schienenbreite angepasst Auto
Festbahn Vordere Schiene fixiert, hintere Schiene fixiert.



Funktionalität:
1. Hochauflösende Bildgebung: Die KY8030 SPI-Maschine nutzt hochauflösende Bildgebungstechnologie, um detaillierte Bilder der Lötpasteablagerungen auf der Leiterplatte zu erfassen.Diese Bildgebung ermöglicht eine präzise Inspektion und Messung des Pastenvolumens, Form und Ausrichtung.
2. 3D-Inspektion:Die Maschine ist mit einem 3D-Inspektionssystem ausgestattet, das eine detaillierte dreidimensionale Darstellung der Lötmasseablagerungen mit Hilfe eines Lasers oder einer strukturierten Lichtprojektion erstelltDies ermöglicht eine genaue Höhemessung und die Erkennung von Defekten wie unzureichender oder übermäßiger Lötpaste.
3. Automatische Inspektion: Die KY8030 SPI-Maschine scannt und untersucht automatisch die Solderpaste-Ablagerungen auf den PCBs.Es vergleicht die geprüften Daten mit vordefinierten Spezifikationen und identifiziert Abweichungen oder Mängel in Echtzeit.
4. Inspektionsdatenanalyse: Die Maschine bietet umfassende Datenanalysefunktionen, einschließlich statistischer Analyse und Datenvisualisierung.Identifizierung von Prozessvariationen, und informierte Entscheidungen zur Prozessoptimierung und Qualitätsverbesserung treffen.
5. Intuitive Benutzeroberfläche: Die Maschine ist mit einer benutzerfreundlichen Benutzeroberfläche ausgestattet, die es den Bedienern ermöglicht, Inspektionsparameter einzurichten, Inspektionsregionen zu definieren und Inspektionsergebnisse zu visualisieren.Die Schnittstelle bietet leicht verständliche grafische Darstellungen für eine schnelle Interpretation der Inspektionsdaten..



Gebrauchsanweisung:
1Einrichtung: Stellen Sie sicher, dass die KY8030 SPI-Maschine ordnungsgemäß installiert und an die Stromversorgung angeschlossen ist.Kalibrieren Sie die Maschine nach den Anweisungen des Herstellers, um eine genaue Messung und Prüfung zu gewährleisten.
2. PCB-Vorbereitung: Vorbereiten Sie die PCBs zur Inspektion, indem Sie sicherstellen, dass die Lötmasse genau und an den entsprechenden Stellen aufgetragen wird.Überprüfen Sie, ob die PCB sauber sind und keine Schadstoffe enthalten, die die Inspektion beeinträchtigen könnten..
3. Programmierung: Verwenden Sie die Schnittstelle der Maschine, um die Inspektionsparameter wie Inspektionsregion, Schwellenwerte und Kriterien für die Fehlererkennung festzulegen.Definition der Inspektionsanforderungen auf der Grundlage der Spezifikationen der Lötmasse und der Leitlinien für den Montageprozess.
4Beförderung: Die PCBs werden auf die Inspektionsstufe oder das Fördersystem der KY8030 SPI-Maschine gelegt.Gewährleistung einer ordnungsgemäßen Ausrichtung und Befestigung, um eine Bewegung oder Fehlausrichtung während des Prüfvorgangs zu verhindern.
5. Inspektion: Beginnen Sie den Inspektionsprozess mit der Schnittstelle der Maschine. Die Maschine scannt automatisch die Lötpasteablagerungen auf den Leiterplatten, erfasst Bilder und sammelt Inspektionsdaten.Überwachen Sie die Inspektionsergebnisse in Echtzeit und identifizieren Sie Mängel oder Abweichungen von den vordefinierten Spezifikationen.
6. Datenanalyse: Analyse der Inspektionsdaten mit Hilfe der Datenanalyse-Tools der Maschine.und Trendüberwachung, um Prozessvariationen zu erkennen und gegebenenfalls geeignete Korrekturmaßnahmen zu ergreifen.
7. Berichterstattung: Erstellen Sie Inspektionsberichte, die die Inspektionsergebnisse zusammenfassen, einschließlich Fehleranalyse, statistischen Daten und visuellen Darstellungen.Diese Berichte können zur Verbesserung der Prozesse und zur Dokumentation verwendet werden.
8- Wartung: Regelmäßige Reinigung des Bildgebungssystems und der Inspektionsstufe der Maschine, um eine genaue und zuverlässige Leistung sicherzustellen.Befolgen Sie die Wartungsrichtlinien des Herstellers für alle erforderlichen Kalibrierungen oder Ersetzungen von Bauteilen.

Die KY8030 SPI-Maschine bietet fortschrittliche Möglichkeiten zur genauen Inspektion von Lötpaste in der elektronischen Fertigung.es ermöglicht eine effiziente Prozesskontrolle und Qualitätssicherung im SMT-Montageprozess.



Häufig gestellte Fragen

1Wenn die Maschine Probleme hat, nachdem ich sie erhalten habe, wie kann ich das tun?

Kostenlose Teile werden Ihnen in der Maschinengarantiezeit zugesandt.

2- MOQ?

1 Satz Maschine, gemischte Bestellung ist auch willkommen.

3Wie kann ich diese Maschine von Ihnen kaufen?

A. Fragen Sie uns online oder per E-Mail nach diesem Produkt.

B. Verhandeln und bestätigen Sie den endgültigen Preis, den Versand, die Zahlungsmethoden und andere Bedingungen.

C. Senden Sie die Proforma-Rechnung und bestätigen Sie Ihre Bestellung.

D. Zahlung nach der auf der Proforma-Rechnung angegebenen Methode.

E. Wir bereiten Ihre Bestellung nach Bestätigung Ihrer vollständigen Zahlung in Form einer Proforma-Rechnung vor.

Und 100% Qualitätsprüfung vor dem Versand.

F. Senden Sie Ihre Bestellung per Luft- oder Seeweg.



Fotoshow

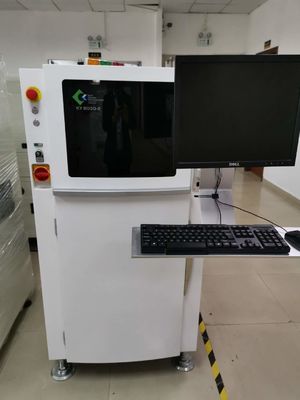

3D KOH YOUNG SPI-Maschine KY8030 SMT SPI-Maschine 0







3D KOH YOUNG SPI-Maschine KY8030 SMT SPI-Maschine 13D KOH YOUNG SPI-Maschine KY8030 SMT SPI-Maschine 2
