SMT-Linienmaschine hanwha sm481 plus Pick and Place-Maschine

MOQ:	1pcs
Preis:	47887$
Standardverpackung:	1.wooden case 2.As your order
Lieferfrist:	3-5days
Zahlungs-Methode:	T/T, Western Union, Paypal, Credit card
Lieferkapazität:	10 Piece/Pieces per Week

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Place of Origin

South Korea

Markenname

SAMSUNG/ HANWHA

Model Number

SM481

Product name:

SAMSUNG SM481 pick and place machine

Model number:

SM481

Brand:

samsung

Alignment:

Flying Vision+stage vision

package:

wooden case

Placement Speed:

38,000CPH(Optimum)

Applicable Parts:

0402 (01005 inch) ~□42mm (H15mm)

Delivery:

ups,dhl,fedex,as your order

Produkt-Beschreibung

SMT-Linienmaschine hanwha sm481 plus Pick and Place-Maschine

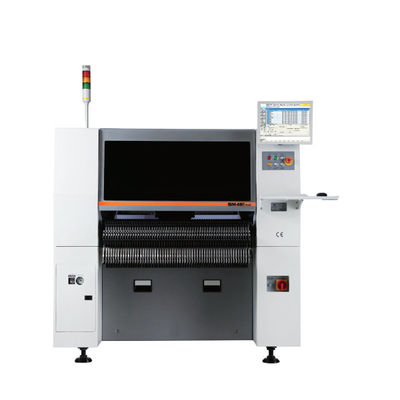

Die Samsung SM481 Maschine ist ein Hochgeschwindigkeitsgerät,hochpräzise Oberflächenmontage-Technologie (SMT) für die effiziente und genaue Montage elektronischer Komponenten auf Leiterplatten (PCB)Es bietet eine Reihe von Funktionen, die die Produktivität, Genauigkeit und Flexibilität im SMT-Montageprozess erhöhen.

Spezifikationen	SAMSUNG-HANWHA SMT-Pick-and-Place-Maschine
Modell	SM471	SM481	SM482Plus
Ausrichtung	Fliegende Sicht	Flying Vision + Bühnensicht	Flying Vision + Bühnensicht
mit einer Breite von mehr als 20 mm	10 Spindeln x 2 Gantry	10 Spindeln	6 Spindeln 1 Gantry
Platzierungsgeschwindigkeit	75,000CPH ((Optimum)	38,000CPH ((Optimum)	27,000CPH ((Optimum)
Genauigkeit der Platzierung	Der Wert der in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Prüfungen ist zu messen.	Der Prüfstand ist für die Prüfung des Prüfstands zu verwenden.	Der Prüfstand ist für die Prüfung des Prüfstands zu verwenden.
Anwendbare Teile	Chip 0402 ~ 14mm ((H 12mm) IC, Stecker ((Lead Pitch 0.4mm) BGA, CSP ((Ball Pitch 0.4mm)	0402 (01005 Zoll) ~□42 mm (H15 mm)	0603 (0201 Zoll) ~ □ 55 mm (H15 mm) 0402 (01005 Zoll) ~ L75mm-Anschluss



Abmessungen der Platte ((mm)	50 ((L) x 40 ((W) ~ 510 ((L) x 460 ((W) 610 ((L) x 460 ((W) ((Option)	460 ((L) x 400 ((W) (Standard)	460 ((L) x 400 ((W) (Standard)
Abmessungen der Platte ((mm)		Max. 1500 ((L) x 460 ((W) (optional)	Max. 1200 ((L) x 510 ((W) (optional)
Fütterungskapazität	120ea / 112ea ((Docking Cart)) (basierend auf 8mm)	120ea / 112ea (Docking Cart)	120ea / 112ea (Docking Cart)
Luftverbrauch	0.5 ~ 0,7MPa ((5 ~ 7kgf/cm2)
Abmessungen (L.D.H.)	1,650 x 1.690 x 1,485	1650 x 1680 x 1530	1650x1680x1458
Masse ((Kg)	Ungefähr 1820	Ungefähr 1655.	Ungefähr 1600.

Funktionalität:

1. Hochgeschwindigkeitsplatzierung: Die SM481-Maschine ist in der Lage, Komponenten mit hoher Geschwindigkeit zu platzieren, was eine schnelle und effiziente Montage von PCBs ermöglicht, insbesondere für Produktionsläufe mit hohem Volumen.Es nutzt fortschrittliche Robotik und Steuerungssysteme, um schnelle Pick-and-Place-Operationen zu erreichen., wodurch der Durchsatz maximiert und die Produktionszeit minimiert wird.

2. Präzise Komponentenplatzierung: Die Maschine verfügt über ein präzises Sichtsystem, das vor der Platzierung Komponenten genau identifiziert und ausrichtet.Dies gewährleistet eine genaue Ausrichtung und Positionierung der Komponenten auf dem PCB, wodurch die Platzierungsfehler minimiert und die Qualität der zusammengebauten Platten verbessert wird.

3. Multi-Head Platzierung: Die SM481-Maschine verfügt oft über mehrere Platzierköpfe, so dass mehrere Komponenten gleichzeitig platziert werden können.Diese Multi-Head-Konfiguration verbessert die Produktionsgeschwindigkeit und Effizienz weiter, insbesondere für komplexe PCB mit hoher Komponentendichte.

4Komponentenkompatibilität: Die Maschine unterstützt eine Vielzahl von elektronischen Komponenten, einschließlich Oberflächenmontagegeräten (SMDs) wie Widerstände, Kondensatoren, integrierten Schaltungen (ICs),und verschiedene VerpackungsartenEs kann Komponenten unterschiedlicher Größen, Formen und Ausrichtungen verarbeiten und unterschiedliche Montageanforderungen erfüllen.

5Programmierbare Steuerung: Die Maschine SM481 ist mit programmierbaren Steuerungssystemen ausgestattet, die es den Bedienern ermöglichen, Platzierungsparameter wie Pick-and-Place-Positionen zu definieren und anzupassen,KomponentenorientierungDiese Flexibilität ermöglicht die Anpassung an spezifische PCB-Layouts und Komponentenanforderungen, wodurch die Platziergenauigkeit und Produktivität optimiert werden.

Verwendungszweck:

Die Samsung SM481-Maschine wird im SMT-Montageprozess verwendet, der typischerweise folgende Schritte umfasst:

1- Komponentenbeladen: Komponenten werden in Futter oder Trays geladen, die dann an die SM481-Maschine angeschlossen werden.Das Steuerungssystem der Maschine identifiziert den Bauteiltyp und wählt die geeignete Düse für die Handhabung aus.

2. Komponentenpicking: Die ausgewählte Düse nimmt die Komponente aus dem Fütter oder dem Tablett mit Vakuum oder anderen Mechanismen auf. Das Sichtsystem sorgt für eine genaue Ausrichtung und Ausrichtung der Komponenten.

3. Komponentenplatzierung: Die Düse stellt die Komponente exakt an den vorgesehenen Ort auf der Leiterplatte.Das Steuerungssystem gewährleistet eine genaue Platzierung auf der Grundlage des PCB-Layouts und der Komponentenspezifikationen.

4Wiederholung: Der Prozess der Auswahl und Platzierung von Komponenten wird für jede Komponente auf der Leiterplatte wiederholt, wobei die Multi-Head-Konfiguration zur Steigerung der Geschwindigkeit und Effizienz verwendet wird.

6. Inspektion: Sobald alle Komponenten platziert sind, kann das PCB einer Inspektion unterzogen werden, um die Genauigkeit und Qualität der Montage zu überprüfen.

Die Maschine Samsung SM481 wird in der Elektronikindustrie für die Montage verschiedener elektronischer Produkte, einschließlich Konsumgüter, Automobil-TelekommunikationsgeräteDie hohe Geschwindigkeit und Präzision der Platzierung, kombiniert mit ihrer Flexibilität und Programmierbarkeit, ermöglichen es, dieSie soll ein wertvolles Werkzeug für die Erreichung hochwertiger und effizienter SMT-Montageverfahren sein..

Verwandtes Produkt

Unsere Firma liefert verschiedene Arten von Produkten. Hohe Qualität und günstigen Preis. Wir freuen uns, Ihre Anfrage zu erhalten und

Wir halten uns an das Prinzip "Qualität zuerst, Service zuerst, kontinuierliche Verbesserung und

"Null Fehler, keine Beschwerden" als Qualitätsziel.

Wir bieten die Produkte mit guter Qualität zu einem vernünftigen Preis.

Umbauten:

21000CPH Samsung-Chipmonter,
