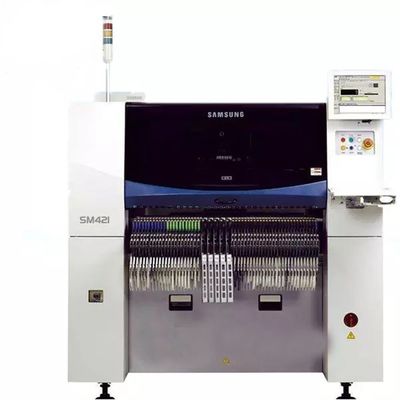

Auswahl der Höhe Leistungsfähigkeits-und Höhe Präzisions-HANWHA SAMSUNG SM421 und Platz-Maschine
Präzisions-Samsung-Pick and Place-Maschine
,SAMSUNG Pick and Place-Maschine
,Hanwha-Auswahl und Platzmaschine
Die...SM421 Auswahlmaschineist eine Hochgeschwindigkeits- und hochgenaue Maschine, die in der Elektronikherstellung zur Platzierung von Oberflächenbauteilen auf Leiterplatten (PCBs) eingesetzt wird.Ein führender Name in der Elektronikindustrie.
Der SM421 ist mit einem Vision-System ausgestattet, das Komponenten auf der Leiterplatte richtig erkennen und ausrichten kann.Dies führt zu einer hohen Platzierungsquote und einer erhöhten Produktivität.
Diese Maschine ist in der Lage, verschiedene Arten von Komponenten zu montieren, einschließlich Widerstände, Kondensatoren, integrierten Schaltungen (ICs), Kugelgitter-Arrays (BGAs) und kleinen Konturtransistoren (SOTs).Es hat einen Bauteilbereich von 0201 (0.2 mm x 0,1 mm) bis 32 mm x 32 mm, so dass sie für eine Vielzahl von PCB-Montageanforderungen geeignet ist.
Die...Die Kommission erlässthat eine maximale Platzierungsgeschwindigkeit von 42.000 Bauteilen pro Stunde (CPH) und eine Genauigkeit von ±0,03 mm, die eine präzise und effiziente Platzierung der Bauteile gewährleistet.Es verfügt über ein Doppelgenauigkeits-Vision-System, das Komponenten vor der Platzierung scannt, um sicherzustellen, dass sie richtig mit dem PCB ausgerichtet sind.
- Vorbereiten des PCB: Stellen Sie sicher, dass das PCB sauber ist und für die Platzierung der Bauteile ordnungsgemäß vorbereitet ist.
- Einrichtung der Maschine: Die benötigten Komponenten werden in die Maschinenspeisungen geladen. Der SM421 kann bis zu 120 verschiedene Komponentenarten gleichzeitig verarbeiten.
- Programmieren der Maschine: Eingabe der erforderlichen Anweisungen und Komponentenplatzierungsdaten in die Schnittstelle der Maschine.und Menge der zu platzierenden Bestandteile.
- Kalibrieren des Sehsystems: Durchführen eines Kalibrierungsprozesses, um sicherzustellen, dass das Sehsystem der Maschine die Komponenten genau identifizieren und ausrichten kann.
- Start des Platzierungsvorgangs: Starten Sie die Maschine, um den Platzierungsvorgang zu starten.
- Überwachung und Prüfung: Kontinuierliche Überwachung des Betriebs der Maschine, um sicherzustellen, dass die Komponenten genau und mit der gewünschten Geschwindigkeit platziert werden.Überprüfung der Qualität der platzierten Bauteile regelmäßig, um sicherzustellen, dass sie den erforderlichen Normen entsprechen.
- Wartung und Fehlerbehebung: Führen Sie regelmäßige Wartungsaufgaben an der Maschine durch, um sie in einem optimalen Zustand zu halten.
Insgesamt stellt die SM421 Pick and Place Machine eine zuverlässige und effiziente Lösung für Elektronikhersteller dar, die den PCB-Montageprozess automatisieren möchten.und Vielseitigkeit, so dass es für eine Vielzahl von elektronischen Bauteilen in Größen und Formen geeignet ist.
| SM421 PICK-UND-LOCATION-Maschine | |
|---|---|
| Steigert die Geschwindigkeit | 21,000 CPH / Chip (IPC9850 Referenz) 5,500 CPH / QFP (IPC9850 Ausgangswert) |
| Komponentenbereich | Max, 0402 (01005) Chip ~ □ 55mm 0603 (0201) Chip ~ □ 55mm (Standard) |
| Theoretische Geschwindigkeit des Chips | 21,000 CPH / Chip |
| Montagebereich | 0603 winziger Chip bis □ 22mmIC |
| Platzierungsgenauigkeit | plus oder minus 0,03 mm |
| PCB-Größe | 460 (L) x 400 (W) mm |
| Größe des Geräts | 1650 (L) x 1690 (D) x 1485 (H) |
| Vermittlung | Die Messung ist auf der Grundlage der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Verfahren durchzuführen. |
Hochgeschwindigkeits-Flexibilitätsmonter
Als allgemeiner Komponentenplatzer, dessen Sehsystem auf der Plattform des SM471-Hochgeschwindigkeitschips basiert
Der SM481 ist der größte Schieber, dessen Chipplatzierungsgeschwindigkeit unter den Komponentenplatzierern derselben Klasse die höchste ist.
mit einer Schnittgeschwindigkeit von 39000 CPH, der höchsten unter den Komponentenplatzierern derselben Klasse, durch Anbringen eines Kopfes
Mit einem Portal und zehn Spindeln sowie einer neuen Flugsicht und durch Maximierung der Aufnahme- und Platzierungsbewegung.
Außerdem ist es auf bis zu 0402 ((01005 Zoll) Chips und 42 mm ICs anwendbar.
Da es sich um eine sehr schnelle und hochpräzise elektrisch angetriebene Zufuhrmaschine handelt, ist es wichtig, daß die
Es wurde für die Kompatibilität mit den pneumatischen Zuführern der SM-Serie entwickelt und maximiert den Bedienkomfort des Kunden.
39,000 CPH ((Optimum)
1 Gantry x 10 Spindeln/Kopf
Anwendbare Teile: 0402 ((01005 Zoll)
~ 42 mm (H15 mm)
Anwendbares PCB: 460 ((L) x 400 ((W) ((Standard)
Max. 740 ((L) x 460 ((W) ((Optional)
Hochgeschwindigkeit, hohe Präzision und elektrisch
Antriebsspeise
- Funktion zur automatischen Ausrichtung der Abholposition
- Kompatibel mit SM-Pneumatikern
Neues Vakuumsystem und optimiertes Abholsystem
Antrag auf Verlegung
SMART-Zuführer
- Das weltweit erste Auto-Loading und Auto-Splicing
Frische Energie in Ihrem Geschäft
Ein neues Vakuumsystem
Juli 2013
Fortgeschrittene Hochgeschwindigkeits-Flexibilität
Teilpolaritätserkennung BGA und CSP-Erkennung
Realisiert die höchste Platzierung Geschwindigkeit unter den gleichen
Klasse Chip-Placer durch Anbringen eines neuen Fliegenden Kopfes
Mechanismus mit 10 Spindeln sowie optimierte
Aufnahme-/Stellbewegung
Da es die Teilerkennung ohne Halt nach der Aufnahme durch
Das Unternehmen hat seine ursprüngliche On-the-Fly-Bilderkennungstechnologie, den SM481
Das Modell maximiert die Platzierungsgeschwindigkeit des Teils, indem es die
Bewegung zwischen der Aufnahmeposition und der Platzierungsposition und
Das reduziert die Erkennungszeit nahezu auf Null.
Er erkennt, dass er super hoch ist.
Platzierungsgeschwindigkeit von 39.000 CPH
Anlagegenauigkeitskorrektursystem
Chip ± 50 μm ((Cpk ≥ 1,0)
Die neu verbesserte Kalibrierung der Platziergenauigkeit
Das System überprüft und korrigiert automatisch die
Aufnahmepunktverschiebung, Kopfverschiebung, C/V-verschiebung usw.
um eine zuverlässige Platzierung der Teile zu ermöglichen.
Absolute Genauigkeit von ± 50 μm ((Cpk 1)
Hochgeschwindigkeit mit elektrischem Antrieb
und Hochpräzisions-Zuführer
Elektrisch angetriebener SM-Zuführer
• Ermöglicht die integrierte Verwendung von 0603/2P/4P
• Ausgestattet mit einer Funktion zur automatischen Ausrichtung
die Aufnahmeposition zwischen den Zuführern zu verbessern,
die gleichzeitige Aufnahmerate.
• Fähigkeit, verschiedene Teileversorgungsgeschwindigkeiten auf
Verbesserung der Stabilität der Teileversorgung.
• Funktion zur automatischen Erkennung des Futterstandes
Kompatibel mit SM-Pneumatikzuführern
SM-Smart Feeder
• Der erste mit Automatischem Spleißen ausgestattete Füttergerät der Welt
und Funktionen für das automatische Laden
- Maximiert die Arbeitsannehmlichkeit und die tatsächliche
Produktivität durch Automatisierung des Spleißens
Prozess für den Ersatz von Teilspulen normalerweise
mit der Hand durchgeführt.
| Modell | SM481 |
| Ausrichtung | Flugsicht + Bühnensicht (optional) |
| Anzahl der Spindeln | 10 Spindeln x 1 Gantry |
| Platzierungsgeschwindigkeit | 39,000 CPH ((Optimum) |
| Genauigkeit der Platzierung | Chip/QFP |
| ±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP (basierend auf den Standardchips) | |
| Komponentenbereich | Fliegende Sicht FOV 24 |
| 0402 ((01005 Zoll) ~ 16mm IC, Connector ((Lead Pitch 0.4mm) * BGA, CSP ((Ball Pitch 0.4mm) | |
| Bühnensicht | |
| Abmessungen der Platte (mm) | Mindestens 50 ((L) x 40 ((W) |
| Höchstmenge 460 ((L) x 400 ((W) | |
| Der Wert der Verpackung ist in der Regel nicht überschritten, wenn die Verpackung nicht mehr als die Menge der Verpackung entspricht. | |
| 610 ((L) x 510 ((W) ((Option) | |
| Der Wert der Verpackung ist in der Regel nicht überschritten. | |
| PCB-Dicke | 0.38 bis 4.2 |
| Fütterungskapazität | 120ea / 112ea ((Docking Cart)) |
| Nutzen | Leistung AC 200 / 208 / 220 / 240 / 380 / 415 V (50/60Hz, 3Phase) Max. 4,7 kVA |
| Luftverbrauch | |
| Masse | Ungefähr 1.655 kg. |
| Außenabmessung ((mm) | 1,650(L) x 1,680(D) x 1,530(H) |
| Gegenwärtige Rolle | |
| Neue Rolle |
• Minimierte Verzögerung der Platzierung von Teilen durch Optimierung
der pneumatischen Strecke
• Realisiert stabilisierte Aufnahme von Teilen und minimierte Luftbelastung
Verbrauch durch Anwendung einer Vakuumpumpe
Verstärkte Anwendbarkeit auf Teile und PCB
Ein neues Beleuchtungssystem
• Anwendbar auf Teile von 0402 (± 01005 Zoll) bis
42 mm ((H15 mm) sowie BGA/CSP-Teile
• Anwendbar auf PCB mit max. 740 L x 460 W für lange Zeit
mit einer Breite von mehr als 10 mm,
• Unterstützt die automatische Erkennung des gesamten Pickups
Die Kommission hat eine Reihe von Maßnahmen ergriffen, um
Linke und rechte
Verstärkte Anwendbarkeit auf ungerade Teile einschließlich
BGA, CSP usw. durch Anwendung einer dreistufigen Beleuchtung
Systeme ((Seiten-, Koaxial- und Außenbeleuchtung).
-
