| MOQ: | 1pcs |
| Preis: | 50000$ |
| Standardverpackung: | 1.carton box with foam protect 2.as your order |
| Lieferfrist: | 3-5 days |
| Zahlungs-Methode: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Lieferkapazität: | 2000 Piece/Pieces per Week |

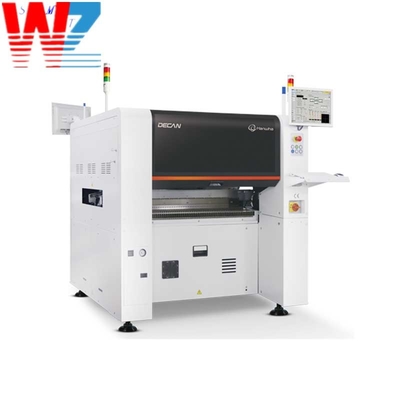

SAMSUNG HanwhaDECAN S1 SMT Pick and Place-Maschine
SAMSUNG DECAN S1 Schnelle und flexible Montierung
Geschwindigkeit: 47.000 CPH (Optimum)
Spindel/Gantry: 10 Spindel/1Gantry
Teile: 03015~□55mm(H15), L75mm
Genauigkeit: ± 28 μm @ Cpk≥ 1,0/Chip
± 30 μm @ Cpk≥ 1,0/IC
Max.PCB: L510xW510 (Standard)
L1,500xW460 (maximal)
Höchste Leistung unter Chip-Mountern derselben Klasse
Platziert die Mikrochips stabil
Erhöhte Bedienfreundlichkeit
Hanwha Pick-and-Place-Maschine DECAN S2, Samsung Pick-and-Place-Maschine DECAN S2, Hanwha-Chipmontage
DECAN S2, Hanwha (Samsung-Chip-Mounter) Chip-Mounter DECAN S2 hat eine bessere Flächenkapazität als Wettbewerber
* Optimierte Hochgeschwindigkeitsplatzierung kleiner Komponenten; Der Hochgeschwindigkeitschip DECAN S2
Die Platziermaschine ist mit 10 Wellen pro Kopf ausgestattet und eignet sich für doppelten Freischalt, magnetisch levitativ
Hochleistungs-Platziermaschinen, die die höchste Geschwindigkeit der weltweit verwendeten Produkte derselben Klasse erreichen können.
92Willkommen bei "Hanwha Dekan S2, Original Samsung Hochgeschwindigkeits-Platzierungsmaschine, Hanwha magnetische
Aufhängungs-Pick-and-Place-Maschine"
Der SM482PLUS kann mit hoher Geschwindigkeit die Platzierung von Chips bei 40.000 CPH und QFPs mit einer pro 1,1 Sekunden durchführen,jeweils (jeweils mit optimaler Geschwindigkeit) durch Anwendung der von Techwin patentierten Erkennungstechnologie "on the fly", die die Platzierung der Bauteile mit der höchsten Geschwindigkeit unter allen mittelgeschwindigkeitsfähigen Bauteilplatzierern ermöglicht.Die Maschine kann mit einem minimalen Personalbedarf an einer Seite der Maschine betrieben werden.Die Maschine ist in der Lage, lange Platten mit einer Länge von bis zu 1.500 mm herzustellen und kann sich auf die größten PCBs unter den Komponentenplatzierern der SM-Serie beziehen.
| Modell | DECAN S1 |
| Ausrichtung | Flugkamera + Fixkamera |
| Anzahl der Spindeln | 10 Spindeln x 1 Gantry |
| Platzierungsgeschwindigkeit | 47,000 CPH (optimal) |
| Genauigkeit der Platzierung | ± 28 μm @ Cpk≥ 1.0 |
| Flugkamera | 03015 ~ □16mm Festkamera |
| 42 mm ~ □ 55 mm (MFOV) L55 mm ~ L75 mm Steckverbinder (MFOV) | |
| Max. Höhe | 10 mm (fliegen), 15 mm (festen) |
| PCB Min. Größe (mm) | 50 L x 40 W |
| PCB Max. Größe (mm) | 510 ((L) x 510 ((W) Option ~ Max. 1500 ((L) x 460 ((W) |
| PCB-Dicke (mm) | 0.38 bis 4.2 |
| Fütterungskapazität (Standard 8 mm) | 60ea / 56ea (Festbetrieb / Anlegekorb) 120ea / 112ea (Festbetrieb / Anlegekorb) - Option |
| Macht | 3Phase AC200 / 208 / 220 / 240 / 380 / 415V Max. 3,5 kVA |
| Luftverbrauch | 5.0~7.0kgf/cm250Nl/min (Vakuumpumpe) |
| Gewicht (kg) | Ungefähr 1.600 |
| Außendimension (mm) | 1,430 ((L) x 1,740 ((D) x 1,485 ((H) |
| Modellbezeichnung | SM471plus | SM481plus | SM482plus |
| mit einer Breite von mehr als 20 mm | 10 Spindeln × 2 Gantry | 10 Spindeln × 1 Gantry | 6 Spindeln × 1 Gantry |
| Platzierungsgeschwindigkeit | 78,000CPH ((Optimum) | 40,000CPH ((Optimum) | 30,000CPH ((Optimum) |
| Genauigkeit der Platzierung | Der Wert der in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Prüfungen ist zu messen. | Der Prüfstand ist für die Prüfung des Prüfstands zu verwenden. | Der Prüfstand ist für die Prüfung des Prüfstands zu verwenden. |
| Anwendbare Teile | 0402 ~ 14 mm ((H 12 mm) | 0402 ~ 42 mm ((H15 mm) | 0402 ~ 55 mm ((H 15 mm) |
|
Anwendbare PCB |
Max. 510 ((L) x 460 ((W) ((Standard) | Max. 460 ((L) x400 ((W) ((Standard) | Max. 460 ((L) x400 ((W) ((Standard) |
| Max. 610 ((L) x 460 ((W) ((Optional) | Max. 1500 ((L) x 460 ((W) ((Optional) | Max. 1200 ((L) x 510 ((W) ((Optional) | |
| Abmessung (mm) | 1650 × 1690 × 1458 | 1650 × 1680 × 1530 | 1650 × 1680 × 1458 |
andere Maschine
Wir sind ein SMT-Unterstützungsunternehmen für SMT-Maschinenteile und -Ausrüstung.wie z.B. Reflow-Lötofen, Wellen-Lötmaschine, Pick-and-Place-Maschine, SMT-PCB-Drucker, SMT AOI-SPI-Maschine, SMT-Reflow-Ofen,PCB-Fahrzeug, SMD-Zähler, Lade- und Entlade-Maschine, Düse/Feeder, Feeder-Speicherwagen, SMT-Rolle, SMT-Fett, Lötmastenmischer, KIC-Thermalprofiler, SMT-Band, SMT-Bauanlage usw.
Wenzhan Technologies Co.,Ltd
Im Jahr 2009 wurde Shenzhen wenzhan Technology Co., Ltd. gegründet, um eine zeitgemäßere und effektivere Kommunikationsplattform aufzubauen und das Dienstleistungsprinzip des Unternehmens zu verwirklichen, führenden Kunden zu dienen.Die Ingenieure des Unternehmens sind professionelle Techniker, die seit mehr als 10 Jahren von der ursprünglichen Fabrik zertifiziert wurden. Sie halten sich immer an den Wert, die Interessen der Kunden an erster Stelle zu stellen, und bieten den Kunden hochwertige Ausrüstungsgegenstände, Verbrauchsmaterialien, Vorrichtungen und technische Unterstützung.
Um die Kosten für die Kunden wirksam zu senken, gründete das Unternehmen eine Bearbeitungsanlage und wechselte die meisten Zuführteile in selbstgefertigte Teile.Um eine ausreichende Lagerhaltung zu gewährleisten und gleichzeitig die Kosten für die Kunden zu senken.
Warum wählen Sie uns?
Es ist gerade deshalb, weil die Wenzhan-Technologie folgende Vorteile gegenüber derselben Industrie hat, dass
Immer mehr Kunden wählen Wenzhan als ihren bevorzugten Lieferanten.
1Professionelle Beratung vor dem Verkauf
2Ausgezeichneter technischer Kundendienst.
3- Flexibile Zahlungs- und Rückgabepolitik
4Eine Lösung für SMT-Zubehör
5- Vorrat in der Fabrik mit ausreichend Lager und schnelle Lieferung
Video
Video
Video
Video
Video
Video
Video
Video
Video
Video
Video
|
|
