| MOQ: | 1 Stück |
| Preis: | 26760$ |
| Standardverpackung: | 1.wooden Fall 2.As Ihr Auftrag |
| Lieferfrist: | 3-5 Tage |
| Zahlungs-Methode: | T/T, Western Union, Paypal, Kreditkarte |
| Lieferkapazität: | 10 Stück/Stücke pro Woche |

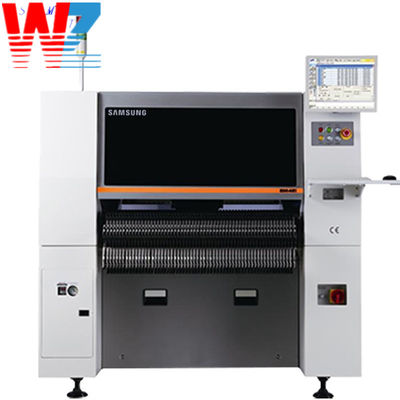

SMT Montage-Maschine HANWHA SAMSUNG SM421 Auswahl- und Platzierungsmaschine
DieSM421 Auswahlmaschineist eine Hochgeschwindigkeits- und hochgenaue Maschine, die in der Elektronikherstellung zur Platzierung von Oberflächenbauteilen auf Leiterplatten (PCBs) eingesetzt wird.Ein führender Name in der Elektronikindustrie.
Der SM421 ist mit einem Vision-System ausgestattet, das Komponenten auf der Leiterplatte richtig erkennen und ausrichten kann.Dies führt zu einer hohen Platzierungsquote und einer erhöhten Produktivität.
Diese Maschine ist in der Lage, verschiedene Arten von Komponenten zu montieren, einschließlich Widerstände, Kondensatoren, integrierten Schaltungen (ICs), Kugelgitterarrays (BGAs) und kleinen Konturtransistoren (SOTs).Es hat einen Bauteilbereich von 0201 (0.2 mm x 0,1 mm) bis 32 mm x 32 mm, so dass sie für eine Vielzahl von PCB-Montageanforderungen geeignet ist.
DieDer Begriffhat eine maximale Platzierungsgeschwindigkeit von 42.000 Bauteilen pro Stunde (CPH) und eine Genauigkeit von ±0,03 mm, die eine präzise und effiziente Platzierung der Bauteile gewährleistet.Es verfügt über ein Doppelgenauigkeits-Vision-System, das Komponenten vor der Platzierung scannt, um sicherzustellen, dass sie richtig mit dem PCB ausgerichtet sind.
Um die SM421-Pick-and-Place-Maschine zu benutzen, muss der Bediener folgende Schritte ausführen:
1. PCB vorbereiten: Stellen Sie sicher, dass das PCB sauber ist und für die Platzierung der Komponenten ordnungsgemäß vorbereitet ist. Dazu gehört auch, dass die Lötpaste oder der Klebstoff korrekt aufgetragen wird.
2. Einrichtung der Maschine: Lade die notwendigen Komponenten in die Maschinenspeisungen ein. Die SM421 kann bis zu 120 verschiedene Komponentenarten gleichzeitig verarbeiten.
3. Programmieren der Maschine: Eingabe der notwendigen Anweisungen und Komponentenplatzierungsdaten in die Schnittstelle der Maschine.und Menge der zu platzierenden Bestandteile.
4. Kalibrieren des Sehsystems: Führen Sie einen Kalibrierungsprozess durch, um sicherzustellen, dass das Sehsystem der Maschine die Komponenten genau identifizieren und ausrichten kann.
5. Start des Platzierungsvorgangs: Starten Sie die Maschine, um den Platzierungsvorgang zu starten. Die Maschine nimmt Komponenten von den Zuführern auf und stellt sie auf die vorgesehenen Positionen auf der Leiterplatte.
6. Überwachung und Inspektion: Kontinuierliche Überwachung des Betriebs der Maschine, um sicherzustellen, dass die Komponenten genau und mit der gewünschten Geschwindigkeit platziert werden.Überprüfung der Qualität der platzierten Bauteile regelmäßig, um sicherzustellen, dass sie den erforderlichen Normen entsprechen.
7. Wartung und Fehlerbehebung: Führen Sie regelmäßige Wartungsaufgaben an der Maschine durch, um sie in einem optimalen Zustand zu halten. Beheben Sie Probleme oder Fehler umgehend, um die Ausfallzeiten zu minimieren.
Insgesamt stellt die SM421 Pick and Place Machine eine zuverlässige und effiziente Lösung für Elektronikhersteller dar, die den PCB-Montageprozess automatisieren möchten.und Vielseitigkeit, so dass es für eine Vielzahl von elektronischen Bauteilen in Größen und Formen geeignet ist.
| Modellbezeichnung | Samsung SM421 | |
| Ausrichtung | Flugsicht + Bühnensicht | |
| (Wenn ein großer Förderer installiert ist, kann nur ein Bühnenbild installiert werden) | ||
| Anzahl der Spindeln | 6 Spindeln × 1 Gantry | |
| Vermittlungsquote | Fliegende Sicht | Chip 1608 21000 CPH (IPC9850) |
| SOP 15 000 CPH (IPC9850) | ||
| QFP 5,500 CPH (IPC9850) | ||
| Genauigkeit der Platzierung | Chip/QFP | Genauigkeit: ±50@±3σ/Chip |
| ±30@±3σ/QF | ||
| (basierend auf den Standardchips) | ||
| Komponente | Fliegende Sicht | 0603 ~ 22 mm IC |
| Standard-Bühnensicht (FOV35) | ~ 32 mm IC (Lead Pitch 0,3 mm) | |
| Der Wert der in Absatz 1 Buchstabe b genannten Abweichungen beträgt: | ||
| Optionale Bühnensicht (FOV45) | ~ 42 mm IC (Blei-Pitch 0,4 mm) | |
| Der Wert der in Absatz 1 Buchstabe b genannten Abweichungen beträgt: | ||
| Max. Höhe | H = 12 mm (Fliegende Kamera-Standard) | |
| H = 12 mm (Standard für Bühnenkameras) | ||
| Größe der Platte | Mindestwert | 50 ((L) * 40 ((W) |
| Einzelspur (maximal) | 400 mm ((L) * 400 mm ((W) | |
| Die in Absatz 1 Buchstabe b genannten Angaben sind in Anhang I der Verordnung (EG) Nr. 216/2008 zu entnehmen. | ||
| 610 mm ((L) * 510 mm ((W) (optional) | ||
| Zweigleisig (maximal) | - | |
| PCB-Dicke | 0.38 bis 4.2 mm | |
| Fütterungskapazität | 120ea/112ea (Docking Cart) | |
| Nutzen | Macht | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) |
| Max. 4,7 kVA | ||
| Luftverbrauch | 0.5 ~ 0,7 MPa (5,1 ~ 7,1 kgf/cm2) | |
| 260N/min | ||
| Masse (kg) | Ungefähr 1.680 | |
| Außendimension (mm) | 1,650(L) x 1,690(D) x 1,535(H) | |
Fortgeschritten
Hochgeschwindigkeits-Flexibilitätsmonter
Als allgemeiner Komponentenplatzer, dessen Sehsystem auf der Plattform des SM471 Highspeed-Chip verstärkt ist
Der SM481 ist der größte Schieber, dessen Chipplatzierungsgeschwindigkeit unter den Komponentenplatzierern derselben Klasse die höchste ist.
mit einer Geschwindigkeit der Chipplatzierung von 39,000 CPH, die höchste unter den Komponentenplatzern derselben Klasse, durch Anbringen eines Kopfes
Mit einem Portal und zehn Spindeln sowie einer neuen Flugsicht und durch maximale Aufnahme- und Platzierungsbewegung.
Außerdem ist es auf bis zu 0402 ((01005 Zoll) Chips und 42 mm ICs anwendbar.
Da es sich um eine sehr schnelle und hochpräzise elektrisch angetriebene Zuführung handelt, ist es wichtig, dass die
Es wurde für die Kompatibilität mit den pneumatischen Zuführern der SM-Serie entwickelt und maximiert den Bedienkomfort des Kunden.
Verwandtes Produkt
Wir haben eine ganze Reihe von SMT Pick and Place Maschinen für FUJI, JUKI, SAMSUNG, YAMAHA, und so weiter, Feeder,
Düse, SMT-Pick-and-Place-Maschine, Leiterplattenförderer,
Zylinder, Vibrations-Zuführer, alles, was Sie brauchen, sagen Sie es mir einfach!
Die Hauptmarke ist Fuji YAMAHA Samsung SONY Schwermaschine
1. SMT-Schmieröl
2. SMT-Teile
3Düse und Futter
4. SMT-Gürtel und andere Teile der Maschine
