| MOQ: | 1 Stück |
| Preis: | 21116$~28169$ |
| Standardverpackung: | 1Holzgehäuse und Vakuumverpackung 2. Nach Ihren Anforderungen |
| Lieferfrist: | 3 Tage |
| Zahlungs-Methode: | T/T, Western Union, Paypal, Kreditkarte |
| Lieferkapazität: | 3000 |
Die SMT-Pick-and-Place-Maschine ist im Allgemeinen die wichtigste und teuerste Ausrüstung in der SMT. Es handelt sich um ein Gerät zur Montage elektronischer Komponenten.PCB-Übertragung und Lagerorganisation, Antriebssystem, Positionierungs- und Ausrichtungssystem, Zuführungssystem, optisches Erkennungssystem, Sensor- und Computersystem.
Anwendung des Produkts

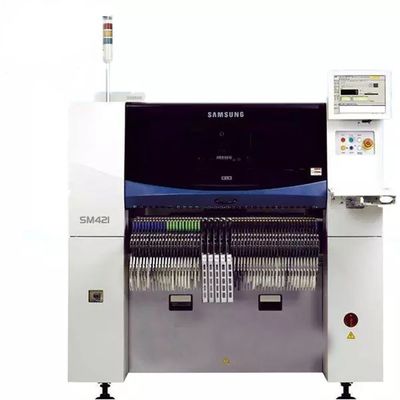

Name:Samsung SM320 SM321 SM421 SM431
Marke: SAMSUNG
Modell:SAMSUNG SM320 SM321 SM421 SM431
Spezifikation:SMT-Pick-and-Place-Maschine
Zustand:original
Qualität: höchste Qualität
Bestand: groß
Zahlung:T/T vor Versand
Versand: pünktliche Versand
Garantie: 1 Jahr
Lieferung: FEDEX, UPS, DHL, je nach Bedarf
Paket: Holzgehäuse
Samsung SM431 Maschine
PCB-Größe 460 x 460 (1PCB)
Patchgeschwindigkeit 21.000 CPH
Komponente: 0402 mm Chip auf 12 mm
84 Stück 8mm-Fütterungen
Samsung SM431 Parameter
1) Geschwindigkeit 55.000 CPH (Besten Zustand)
2) Doppelarm-Y-Achsen-Doppelservoantrieb
3) Arme mit insgesamt 16 Platzierungsköpfen
Hochgeschwindigkeitsflugbilderkennungssystem
- Komponenten zur Anpassung: 0402 mm
- Montagegenauigkeit: ± 50 μm @ 3σ
4) Für das neue SM-Versorgungssystem
- für die ständige Zufuhr
- für die Eisenbahnzufuhr
-LED-Displays Anzeigen des Zuführstatus
5) Doppelgetriebe
- Doppelübertragungsmodus: 330 x 250 (2 PCBs)
- Einzeltransfermodus: 460 x 460 (1PCB)
6) Kann 84 8mm-Fütterungen setzen
7) LCD-Display mit Front- und Heckbetrieb
8) automatisches Mundwechselgerät
9) Betriebssystem Windows XP
10) Sicherheitsdeckung
11) Ausrüstung
| Modell | SAMSUNG SM320 |
| Komponentenerkennung | Fliegende Sicht + Bühnensicht |
| Komponenten | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| Feststehkamera-Vision-System | 1.4 SEC/QFP208 ((Versuchs-Versorgungsstandard) |
| Montagegenauigkeit | CHIP/QFP ±50 18500cph/h |
| Fliegende Sicht |
1005 ~ 22 mmIC (Option:0603~12mmIC/0402~7mmIC) |
| Standard-Bühnensicht (FOV 35) | 32 mmIC ((Pitch 0,4 mmQFP/0,75 mmBGA/~ 55 mm ((MFOV)) |
| Standard-Bühnensicht ((FOV 45) | 42 mmIC ((Pitch 0,5 mmQFP/1,0 mmBGA/~55 mm(MFOV)) |
| Standard-Bühnensicht (FOV 20) | 17 mmIC ((Pitch 0,3 mmQFP/0,5 mmBGA) Min.Lead Pitch (QFP) |
| FOV10 | 0.3mm ((QFP) /0.65mm ((BGA) Min.Ball Pitch (BGA) |
| Die Ausnahme gilt für: | 0.5mm (QFP) /0.75mm (BGA) |
| FOV25 | 0.5mm (QFP) /0.75mm (BGA) |
| Max. Höhe | H12mm (Fliegende Kamera-Standard) |
| H15mm ((Fliegende Kamera-Standard) | |
| PCB-Größe | Min. Größe: 50 L*40 W |
|
Max.größe:460 ((L) * 400 ((W) Option: 510*460,640*510 |
|
| PCB-Dicke | 0.38mm bis 4.2mm |
| Fütterungsmenge | 120ea/112ea (Docking-Wagen) |
| Stromversorgung | AC220/220/240V ((50/60HZ, 3 Phasen) ((Option: 340/380/415V) |
| Luftkompressor | 260 NI/MIN |
| Gewicht | 1800 kg |
| Abmessung | 1650 L*1680 D*1530 H |
Sehr flexibel, benutzerfreundlich und sehr zuverlässig.
Jedes mit individueller Beleuchtung ermöglicht es, 6 völlig verschiedene Komponenten auf der Flucht auszurichten.
Kamera, die die Platzierung von Komponenten bis zu 0,4 mm Bleiweite ermöglicht.
| Modellbezeichnung | Samsung SM421 | |
| Ausrichtung |
Flugsicht + Bühnensicht (Wenn ein großer Förderer installiert ist, kann nur ein Bühnenbild installiert werden) |
|
| Anzahl der Spindeln | 6 Spindeln × 1 Gantry | |
| Vermittlungsquote | Fliegende Sicht |
Chip 1608 21000 CPH (IPC9850) SOP 15 000 CPH (IPC9850) QFP 5,500 CPH (IPC9850) |
| Genauigkeit der Platzierung | Chip/QFP |
Genauigkeit: ±50@±3σ/Chip (basierend auf den Standardchips) |
| Komponente | Fliegende Sicht | 0603 ~ 22 mm IC |
| Standard-Bühnensicht (FOV35) |
~ 32 mm IC (Lead Pitch 0,3 mm) Der Wert der in Absatz 1 Buchstabe b genannten Abweichungen beträgt: |
|
| Optionale Bühnensicht (FOV45) |
~ 42 mm IC (Blei-Pitch 0,4 mm) Der Wert der in Absatz 1 Buchstabe b genannten Abweichungen beträgt: |
|
| Max. Höhe |
H = 12 mm (Fliegende Kamera-Standard) H = 12 mm (Standard für Bühnenkameras) |
|
| Größe der Platte | Mindestwert | 50 ((L) * 40 ((W) |
| Einzelspur (maximal) |
400 mm ((L) * 400 mm ((W) Die in Absatz 1 Buchstabe b genannten Angaben sind in Anhang I der Verordnung (EG) Nr. 216/2008 zu entnehmen. 610 mm ((L) * 510 mm ((W) (optional) |
|
| Zweigleisig (maximal) | - | |
| PCB-Dicke | 0.38 bis 4.2 mm | |
| Fütterungskapazität | 120ea/112ea (Docking Cart) | |
| Nutzen | Macht | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) |
| Max. 4,7 kVA | ||
| Luftverbrauch | 0.5 ~ 0,7 MPa (5,1 ~ 7,1 kgf/cm2) | |
| 260N/min | ||
| Masse (kg) | Ungefähr 1.680 | |
| Außendimension (mm) | 1,650(L) x 1,690(D) x 1,535(H) | |
Smt-Pick-and-Place-Maschine mit 6 Kopf
1. Aufnahme-Verlagerung-Positionierung-Platzierung und andere Funktionen
2. schnell und genau
3. Verschiedene Größen PCB-Boards verwendet werden können
4- Verbesserung der Produktionseffizienz und Senkung der Produktionskosten
Andere Erzeugnisse
Unsere Firma liefert alle Arten von SMT-Maschinen und verwandten Produkten:
1.SMT-Ausrüstung und -Zubehör, Düsen, Zuführer, Zuführteile, Filter, Führer, Klebeband, Mörtel, Gurt, Zylinder, SMT-Fett/Schmiermittel, Sensor usw.
2- Düsen und Zuführer und ihre Teile für Fuji, für Juki, für Yamaha, für Samsung, für Siemens, für , für Sony.... usw., alle haben große Lagerbestände.
