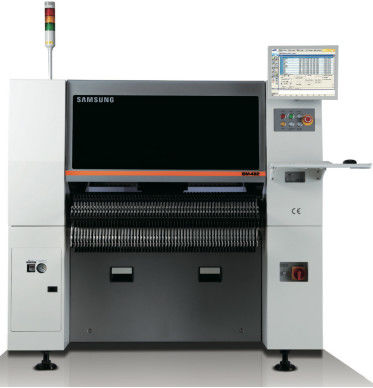

SM-Pneumatik-Zuführer Samsung Chip-Mounter Hanwha Samsung SM421 Pick and Place-Maschine
Hochgeschwindigkeits-Samsung-Chipmonter
,Pneumatische Futtergeräte Samsung-Chip-Festplatten
,SAMSUNG SM421 Pick and Place-Maschine
Gutes Zustand, kostengünstige SMT Samsung SM421 Pick-and-Place Maschine
Einzelheiten zum Produkt
Fortgeschritten
Hochgeschwindigkeits-Flexibilitätsmonter
As a general component placer whose vision system is reinforced based on the platform of the SM471 high speed chip shooter and whose chip placement speed is the highest among the same class component placers, erreichte der SM481 eine Chipplatzierungsgeschwindigkeit von 39.000 CPH, die höchste unter den Komponentenplatzierern derselben Klasse,Durch den Einsatz eines Kopfes mit einem Portal und zehn Spindeln sowie einer neuen Flugsicht und durch die Maximierung der Aufnahme- und Platzierungsbewegung. Darüber hinaus ist es auf bis zu 0402 ((01005 Zoll) Chips und 42 mm ICs anwendbar.Es hat die tatsächliche Produktivität und die Platzierungsqualität durch die Anwendung von Hochgeschwindigkeits- und hochpräzisen elektrisch angetriebenen Fütterungen verbessertDa es außerdem für die Kompatibilität mit den pneumatischen Zuführern der SM-Serie ausgelegt ist, maximiert es den Bedienkomfort des Kunden.
39,000 CPH ((Optimum)
1 Gantry x 10 Spindeln/Kopf
Anwendbare Teile: 0402 ((01005 Zoll)
~ 42 mm (H15 mm)
Anwendbares PCB: 460 ((L) x 400 ((W) ((Standard)
Max. 740 ((L) x 460 ((W) ((Optional)
Hochgeschwindigkeit, hohe Präzision und elektrisch
Antriebsspeise
- Funktion zur automatischen Ausrichtung der Abholposition
- Kompatibel mit SM-Pneumatikern
Neues Vakuumsystem und optimiertes Abholsystem
Antrag auf Verlegung
SMART-Zuführer
- Das weltweit erste Auto-Loading und Auto-Splicing
Frische Energie in Ihrem Geschäft
Ein neues Vakuumsystem
Juli 2013
Fortgeschrittene Hochgeschwindigkeits-Flexibilität
Teilpolaritätserkennung BGA und CSP-Erkennung
Realisiert die höchste Platzierung Geschwindigkeit unter den gleichen
Klasse Chip-Placer durch Anbringen eines neuen Fliegenden Kopfes
Mechanismus mit 10 Spindeln sowie optimierte
Aufnahme-/Stellbewegung
Da es die Teilerkennung ohne Halt nach der Aufnahme durch
mit der ursprünglichen On-the-Fly-Bilderkennungstechnologie,Das SM481-Modell maximiert die Platzierungsgeschwindigkeit des Teils, indem es die Bewegungszeit zwischen der Aufnahmeposition und der Platzierungsposition minimiert und die Erkennungszeit nahezu auf Null reduziert.
Er erkennt, dass er super hoch ist.
Platzierungsgeschwindigkeit von 39.000 CPH
Anlagegenauigkeitskorrektursystem
Chip ± 50 μm ((Cpk ≥ 1,0)
Die neu verbesserte Kalibrierung der Platziergenauigkeit
Das System überprüft und korrigiert automatisch die
Aufnahmepunktverschiebung, Kopfverschiebung, C/V-verschiebung usw.
um eine zuverlässige Platzierung der Teile zu ermöglichen.
Absolute Genauigkeit von ± 50 μm ((Cpk 1)
Hochgeschwindigkeit mit elektrischem Antrieb
und Hochpräzisions-Zuführer
Elektrisch angetriebener SM-Zuführer
• Ermöglicht die integrierte Verwendung von 0603/2P/4P
• Ausgestattet mit einer Funktion zur automatischen Ausrichtung
die Aufnahmeposition zwischen den Zuführern zu verbessern,
die gleichzeitige Aufnahmerate.
• Fähigkeit, verschiedene Teileversorgungsgeschwindigkeiten auf
Verbesserung der Stabilität der Teileversorgung.
• Funktion zur automatischen Erkennung des Futterstandes
Kompatibel mit SM-Pneumatikzuführern
SM-Smart Feeder
• Der erste mit Automatischem Spleißen ausgestattete Füttergerät der Welt
und Funktionen für das automatische Laden
- Maximiert die Arbeitsannehmlichkeit und die tatsächliche
Produktivität durch Automatisierung des Spleißens
Prozess für den Ersatz von Teilspulen normalerweise
mit der Hand durchgeführt.
Spezifikationen
| Modell | SM481 |
|---|---|
| Ausrichtung | Flugsicht + Bühnensicht (optional) |
| Anzahl der Spindeln | 10 Spindeln x 1 Gantry |
| Platzierungsgeschwindigkeit | 39,000 CPH ((Optimum) |
| Genauigkeit der Platzierung | Chip/QFP: ±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP |
| (basierend auf den Standardchips) | |
| Komponentenbereich | Flying Vision FOV 24: 0402 ((01005 Zoll) ~ 16mm IC, Stecker ((Lead Pitch 0.4mm) |
| * BGA, CSP ((Ball Pitch 0,4mm) | |
| Bühnensicht: (nicht spezifiziert, oben impliziert) | |
| Abmessungen der Platte (mm) | Mindestmenge: 50 L x 40 W |
| Maximal: 460 L x 400 W | |
| Der Wert der Verpackung ist in der Regel nicht überschritten, wenn die Verpackung nicht mehr als die Menge der Verpackung entspricht. | |
| 610 ((L) x 510 ((W) ((Option) | |
| Der Wert der Verpackung ist in der Regel nicht überschritten. | |
| PCB-Dicke | 0.38 bis 4.2 |
| Fütterungskapazität | 120ea / 112ea ((Docking Cart)) |
| Nutzen | Leistung: Wechselstrom 200 / 208 / 220 / 240 / 380 / 415 V (50/60Hz, 3Phase) Max. 4,7 kVA |
| Luftverbrauch: (nicht angegeben) | |
| Masse: ca. 1.655 kg | |
| Außenabmessung ((mm) | 1,650(L) x 1,680(D) x 1,530(H) |
Verstärkte Anwendbarkeit auf Teile und PCB
Ein neues Beleuchtungssystem
• Anwendbar auf Teile von 0402 (± 01005 Zoll) bis
42 mm ((H15 mm) sowie BGA/CSP-Teile
• Anwendbar auf PCB mit max. 740 L x 460 W für lange Zeit
mit einer Breite von mehr als 10 mm,
• Unterstützt die automatische Erkennung des gesamten Pickups
Die Kommission hat eine Reihe von Maßnahmen ergriffen, um
Linke und rechte
Verstärkte Anwendbarkeit auf ungerade Teile einschließlich
BGA, CSP usw. durch Anwendung einer dreistufigen Beleuchtung
Systeme ((Seiten-, Koaxial- und Außenbeleuchtung).
-
