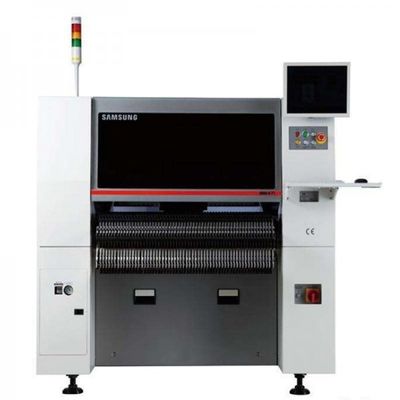

Chipmonter Samsung SMT-Maschine Hanwha Samsung SM471 Pick and Place-Maschine

Lassen Sie mich Ihnen den SM471-Chipmonter vorstellen und Ihnen Anweisungen zur Bedienung geben.

The SM471 chip mounter is an advanced surface mount technology (SMT) machine used in the electronics manufacturing industry to accurately place electronic components onto printed circuit boards (PCBs) during the assembly process.

Haupteigenschaften des SM471:

1. Hochgeschwindigkeit und Präzision: Die SM471 bietet eine hohe Geschwindigkeit und hohe Präzision bei der Platzierung von Komponenten, was eine effiziente und genaue Montage gewährleistet.

2. Mehrköpfige Platzierung: Es ist mit mehreren Platzierköpfen ausgestattet, die die gleichzeitige Montage verschiedener Komponenten ermöglichen und die Produktivität erhöhen.

3. Vision System: Die Maschine umfasst ein Vision System, das die Orientierung der Komponenten, Position und genau ausrichten sie mit den benannten Standorten auf der Leiterplatte identifizieren kann.

4. Flexibilität und Kompatibilität: Der SM471 unterstützt eine Vielzahl von Bauteilgrößen und -typen und ist damit mit verschiedenen PCB-Bauanforderungen kompatibel.

5Automatisches Feeder Management: Es verfügt über ein automatisches Feeder-Management-System, das in der Lage ist, verschiedene Arten von Feeders zu handhaben und die Komponentenversorgung zu optimieren.

6. Komponentenüberprüfung: Die Maschine überprüft vor der Platzierung das Vorhandensein und die Ausrichtung der Komponenten, um die Genauigkeit der Montage zu gewährleisten und Mängel zu vermeiden.

7. Benutzerfreundliche Schnittstelle: Der SM471 ist mit einer benutzerfreundlichen Schnittstelle ausgelegt, wodurch der Montageprozess einfach einzurichten, zu konfigurieren und zu überwachen ist.

8Fehlererkennung und -korrektur: Es enthält Fehlererkennungsmechanismen zur Identifizierung und Korrektur von Platzierungsfehlern, um Defekte zu minimieren und die Gesamteffizienz zu erhöhen.

Lassen Sie uns nun den Schritt-für-Schritt-Prozess des Einsatzes des SM471-Chip-Mounters durchgehen:

1. Vorbereiten des PCB und Komponenten: Stellen Sie sicher, dass das PCB sauber und sicher auf der Maschine positioniert ist.

2. Feeder-Setup: Laden Sie die erforderlichen Komponenten auf die benannten Feeders gemäß den Spezifikationen und Konfiguration der Maschine.

3. Programmgenerierung: Erstellen oder importieren Sie ein Programm, das die Platzierungsorte, Komponentenarten und Parameter definiert. Dieses Programm leitet die Maschine während des Montageprozesses.

4. Maschineneinstellung: Schalten Sie die SM471 an und konfigurieren Sie die notwendigen Einstellungen, wie z. B. Komponentenerkennung, Fördergeschwindigkeit und Platzierungsparameter.

5. Kalibrierung des Vision-Systems: Kalibrieren Sie das Vision-System durch Ausrichtung von Treuhandzeichen auf dem PCB. Dies gewährleistet eine genaue Positionierung und Ausrichtung der Komponenten.

6. Beginn des Montagevorgangs: Beginn des Montagevorgangs und Überwachung des Betriebs der Maschine.Die SM471 wird automatisch Komponenten von den Zuführern abholen und genau auf die vorgesehenen Stellen auf der Leiterplatte montieren.

7Inspektion: Nach dem Platzieren der Komponenten überprüfen Sie das Board visuell, um die richtige Ausrichtung, Position und Schweißbarkeit zu gewährleisten.

8Wiederholen Sie den Vorgang: Wenn zusätzliche PCBs zusammengebaut werden müssen, wiederholen Sie die Schritte 1 bis 7, bis die gewünschte Produktionsmenge erreicht ist.

Für spezifische Anweisungen zur Bedienung des SM471-Chip-Mounters lesen Sie bitte die Bedienungsanleitung des Herstellers.

Ich hoffe, dieser Leitfaden hilft Ihnen! Wenn Sie weitere Fragen haben, fragen Sie gerne.
