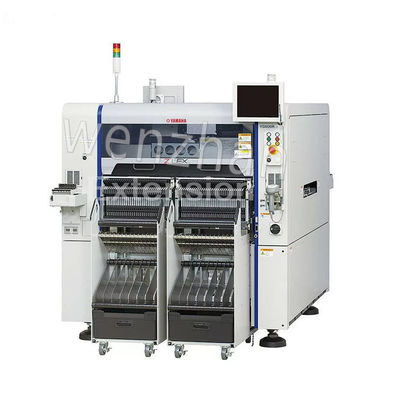

SMT Platzierungsmaschine YAMAHA YSM20R PICK und Platzierungsmaschine

SMT Platzierungsmaschine YAMAHA YSM20R PICK und Platzierungsmaschine
Markenbezeichnung
YAMAHA
Produktmodell
YSM20R
Ursprungsland
China
MOQ
1
Stückpreis
84507$
Zahlungs-Methode
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Lieferkapazität
500
Produkt-Details
Hervorheben:

0.45MPa SMT-Verlagemaschine

,

YSM20R SMT Platzierungsmaschine

,

140-Zuführmaschine SMT
Product Name: Yamaha YSM20R-Pick-and-Place-Maschine
Application: PCB-Bauanlage
Brand: Yamaha
Quality: 100% getestet
Speed: 95,000 CPH
Applicable Components: mit einer Breite von nicht mehr als 20 mm
Supply Gas Source: 0.45Mpa
Feeder Number: 140
Dimension: L 1,374 × W 1,857 × H 1,445 mm
Package: Holzkiste
Produkt-Beschreibung
Detaillierte Spezifikationen und Funktionen
SMT Platzierungsmaschine YAMAHA YSM20R PICK und Platzierungsmaschine

The Yamaha YSM20R pick and place machine is a highly advanced automated assembly system used in the electronics manufacturing industry for placing surface mount devices (SMDs) onto printed circuit boards (PCBs)Die Konstruktion und Funktionalität ermöglichen eine effiziente und präzise Platzierung der Bauteile und tragen so zu hochwertigen elektronischen Baugruppen bei.

Arbeitsprinzip:
  1. Komponentenzufuhr: Der YSM20R verwendet verschiedene Fütterungen, um SMDs zu halten und zu versorgen.
  2. Vision System: Die Maschine ist mit einem fortschrittlichen Vision System ausgestattet, das Komponenten auf den Zuführern identifiziert und lokalisiert..
  3. Pick-and-Place-Mechanismus: Der mit mehreren Düsen ausgestattete Pick-and-Place-Kopf bewegt sich über die X- und Y-Achsen der Maschine.Es wählt Komponenten aus den Feeders mit Saug und dann platziert sie auf dem PCB mit hoher Präzision.
  4. Z-Achse-Anpassung: Die Maschine verfügt auch über einen Z-Achse-Mechanismus, der eine präzise Höhenanpassung ermöglicht und sicherstellt, dass Komponenten genau auf den Leiterplatten platziert werden.
  5. Echtzeitüberwachung: Der YSM20R überwacht den gesamten Montageprozess in Echtzeit, so dass sofortige Anpassungen möglich sind und eine gleichbleibende Qualität gewährleistet wird.
Modell YSM20R
Anwendbare PCB-Maße Zweistufige Einzel-PCB: L810*W490 mm bis L50*W50 mm
(Nur für die Option "Zwei-Strahl-X-Achse") Doppel-PCB: L380*W490 mm bis L50*W50 mm
Einbahnstraße L810*W490 mm bis L50*W50 mm
Montagefähigkeit X-Achse 2-Strahl: 95.000 CPH (unter optimalen Bedingungen, wie von Yamaha Motor definiert) bei Verwendung von 2 Hochgeschwindigkeits-Mehrfachköpfen
Anwendbare Komponenten Hochgeschwindigkeits-Mehrfachkopf* 0201 bis 45*45 mm
L100 mm, H15 mm oder weniger
Flexibler Mehrfachkopf (FM) 03015 bis 55*55 mm
L100 mm, H28 mm oder weniger
*Eine Komponentenhöhe von 6,5 mm oder mehr oder eine Komponentengröße von 12 mm Länge/Breite oder mehr erfordern eine optionale Mehrfachkamera.
Bitte kontaktieren Sie uns für Informationen zur Montage von 0201-Komponenten.
Montagegenauigkeit Unter optimalen Bedingungen, wie von Yamaha Motor definiert
(wenn Standard-Evaluierungsmaterialien verwendet werden):
± 0,035 mm (± 0,025 mm) Cpk?1.0 (3?)
Anzahl der Bauteiltypen Festplatte 140 Typen max.
(8 mm breites Band entspricht einem Fütterband)
Träger für die Zufuhr Maximal 128 Typen.
(8 mm breites Band entspricht einem Fütterband)
Tray 10 Typen: Fahrzeugtyp (maximal, wenn mit cATS10 ausgerüstet)
30 Typen: Festtyp (maximal, wenn mit sATS30 ausgestattet)
Stromversorgung Dreiphasige Wechselstrom 200/208/220/240/380/400/416V ± 10% 50/60Hz
Luftversorgung Saubere trockene Luft von 0,45 MPa oder mehr
Außenabmessungen (ohne Vorsprünge) L 1.374*W 1.857*H 1.445 mm
Gewicht 2,050 kg
Gebrauchsanweisung:
  1. Einrichtung: Stellen Sie den YSM20R in eine geeignete Umgebung mit den notwendigen Strom- und Datenanschlüssen und stellen Sie sicher, dass alle Komponenten und Zuführungen ordnungsgemäß installiert sind.
  2. Belastungskomponenten: Füllen Sie die Fütterungen mit den erforderlichen SMDs und stellen Sie sicher, dass sie für den Pick-and-Place-Betrieb richtig ausgerichtet sind.
  3. Maschineneinstellungen konfigurieren: Verwenden Sie die benutzerfreundliche Schnittstelle, um Produktionsparameter einzugeben, einschließlich Komponentenarten, Platzierungsgeschwindigkeiten und Programmier-Einstellungen.
  4. Produktionsbeginn: Die Maschine wird gestartet und der Abhol- und Platzierungsprozess überwacht.
  5. Regelmäßige Wartung: Durchführen von regelmäßigen Kontrollen und Wartung, um eine optimale Leistung und Langlebigkeit der Maschine zu gewährleisten.
Anwendungsbereiche:

Die Yamaha YSM20R wird häufig in:

  1. Elektronikherstellung: Für die Montage von Unterhaltungselektronik, Automobilkomponenten und Industriegeräten.
  2. Medizinprodukte: Für die präzise Montage von medizinischer Ausrüstung, die eine hohe Zuverlässigkeit erfordert.
  3. Telekommunikation: Bei der Herstellung von Kommunikationsgeräten, bei denen eine genaue Platzierung der Komponenten erforderlich ist.

Die Yamaha YSM20R Pick-and-Place-Maschine ist für die Steigerung der Effizienz und Qualität in elektronischen Montageprozessen unerlässlich, was sie zu einem wertvollen Vermögenswert in modernen Produktionsumgebungen macht.

SMT Platzierungsmaschine YAMAHA YSM20R PICK und Platzierungsmaschine 0
SMT Platzierungsmaschine YAMAHA YSM20R PICK und Platzierungsmaschine 1SMT Platzierungsmaschine YAMAHA YSM20R PICK und Platzierungsmaschine 2
